首先查看項目adsp基線版本，從編譯adsp的log中可以看到。
該項目基線版本是8.2.05
其次查看AW算法包中lib庫的版本，使用notepad打開capi_awinic_iv_sp.lib庫（會有亂碼沒關系），關鍵字搜索version，這個lib庫的版本是8.4.11
Lib庫版本和該項目基線版本差異太大，導致編譯報錯，如下：
vendor/qcom/opensource/audio-kernel/include/dsp/apr_audio-v2.h路徑下看當前你使用的那組MI2S對應的port_id
以TERT_MI2S為例，對應TX的portid是0x1005,對應RX的port id是0x1004 (用哪組MI2S可以根據gpio口去確定)
1.使用adb命令獲取手機權限
adb root
adb remount
2.復制如下命令到txt文件中，修改文件后綴為bat：
echo off
:loop

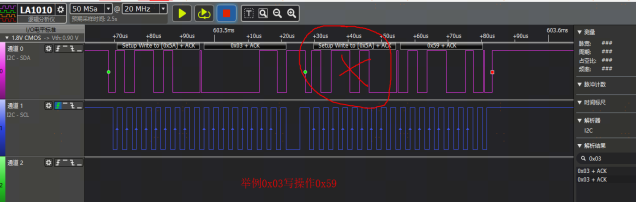

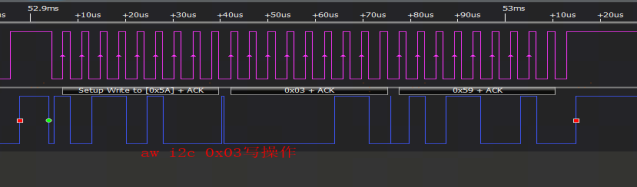

adb shell "cat /sys/bus/i2c/drivers/aw882xx_smartpa/X-00XX/reg | grep 0xXX" （X-00XX代表對應PA地址，0xXX修改為對應寄存器）
adb shell "usleep 10000"
goto loop
3.舉例如下：
a:實時獲取0x04寄存器值
b:腳本命令修改為對應路徑，對應寄存器，如下圖：
c:獲取結果如下：
離線打開ACDB文件，根據以下步驟操作：
1. 導入新的xml文件：
2. 選中modify module：
3. 在Confirmation Page選擇“yes”即可。
MTK OPEN DSP平臺AW_DSP.bin多場景參數配置id由下圖決定：
也可通過log確認各場景id配置，具體操作如下：
步驟一：抓取各場景dsp log確認audio_mode調用，如下圖：
如上log，播放音樂時調用audio_mode id為0，則在AW_DSP.bin里配置Music場景對應參數id為0。
步驟二：在AW_DSP.bin參數里配置Music參數id為0。
步驟三：抓取播放音樂時的Android log，檢索aw_scene可查看當前調用參數id，如圖：
判斷方式有兩種，如下：
方式一：離線打開ACDB文件查看使用device_id通路下各模塊是否設置為enable，如設置為enable則表示平臺音效開啟，未設置enable則表示平臺音效關閉，如下圖所示：
確認使用通路下所有模塊均未勾選enable則表示平臺音效關閉。
方式二：關閉音樂通路下AW SKT模塊，播放掃頻音，抓取1531和1586節點RX pcm數據。如果平臺開啟音效，1531輸入和1586輸入波形頻率不同；如果平臺未開啟音效，1531輸入和1586輸入波形頻率相同。如下圖所示：
AW15085 L1和L5共匹配下與最優匹配下的Gain和NF對比：
AW15065 L1和L5共匹配下與最優匹配下的Gain和NF對比：
結論：共匹配下，L1和L5 AW15085 Gain和NF下降較多，根據NF級聯公式，CN值將會下降0.5dB左右。
AW15065 L1 CN值將會下降0.25dB左右；L5下降很小，忽略不計。
建議：如果客戶需要評估L1和L5兩個頻段共用一顆LNA，可以結合以上數據進行評估。另外，使用這種方案的客戶，在LNA前端電路中，一般沒有前saw或者分頻器，這樣可以減少前端插損，這樣的設計可以解決共用LNA NF偏大的問題。
SPI通訊速率可以達到10MHz以上，甚至高達百MHz，因此一個毛刺電壓就有可能導致通訊異常。
可以嘗試以下方式讓通訊恢復正常：
1. 降低SPI通信速率
2. 在MOSI和MISO通路上串入電阻，降低信號線邊沿速率，增加抗擾度
3. SPI各信號線走線包地處理
芯片最大可承受功率損耗，可在手冊中查詢如下參數進行計算：最高工作結溫TJMAX，芯片熱阻系數RθjA；
以AW36099CSR為例，最高工作結溫TJMAX為150℃，熱阻RθjA為143℃/W；
芯片最大可承受功耗PMAX=(TJMAX-Temp)/ RθjA=(150-25)/143=0.874W。（Temp為參考溫度25℃）
INT引腳這樣的接法主要有兩個考慮：

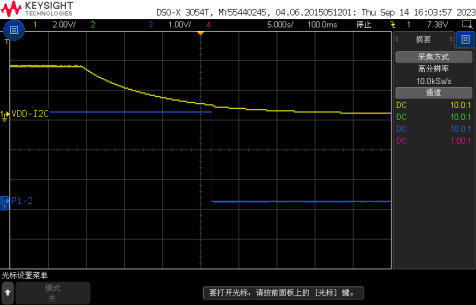

1. 使用船運功能時，若要確保退船運功能正常，需保證退船運時INT引腳為高，所以INT不能只上拉到VIO（進入到船運模式后，VIO無電壓）；但只上拉到Charger的VDD也是不行的，VDD最大可能會到4.4V及以上，可能會高于常規藍牙主控GPIO口建議的輸入高閾值，所以要加一個二極管作為電平隔離。
2. 再一個，如果INT引腳直接上拉到VIO，在一些異常情況下，INT引腳可能會被主控長時間拉低，導致VSYS異常掉電（INT引腳也可作為輸入，識別低電平，實現復位系統功能）。
關于INT引腳的更多信息，可以在艾為FAQ平臺搜索FAQ0300098獲取。
1. 按下圖所示分別飛線DEMO板上的MCU_SDA、MCU_SCL、2.8V、GND至AW93208CSR的SDA、SCL、VDD（如果板上有供電可以不飛）、GND。
2. 按下圖所示燒錄固件。
3. 燒錄完成。
UI的采樣率為100HZ,如果發現波形呈階梯狀，要排查固件中配置的ADC工作周期太慢導致。
圖一：固件中設置掃描周期100HZ時，正常波形：
圖二：固件中設置掃描周期10HZ時，異常波形：
flash起始地址：0x0100 0000,結束地址：0x0100 FFFF
前4K（0x0100 0000 – 0x0100 1000）存儲flash boot,用于加載sram boot，sram boot對flash app進行升級。
后60K（0x0100 1000 – 0x0100 FFFF）都可用于存儲flash app程序，是用戶的功能代碼區。
1. 確認CS通道和作為佩戴檢測PAD通道得連接關系,并獲取配戴狀態下檢測PAD的DIFF值
感應DIFF值寄存器如下：默認情況下，CH和CS關系是一一對應得關系
2.明確修改閾值得地方：
各通道閾值寄存器如下：默認情況下，CH和CS關系是一一對應得關系
3.如何確定閾值：
閾值=檢測DIFF值*（10%-20%），一般默認閾值設置為2W
說明：閾值越小，越靈敏，但抗噪性越差，故需要找到一個合適的閾值
測試天線性能時通常需要關閉SAR Sensor，避免SAR Sensor觸發時降低天線發射功率，影響測試結果。
